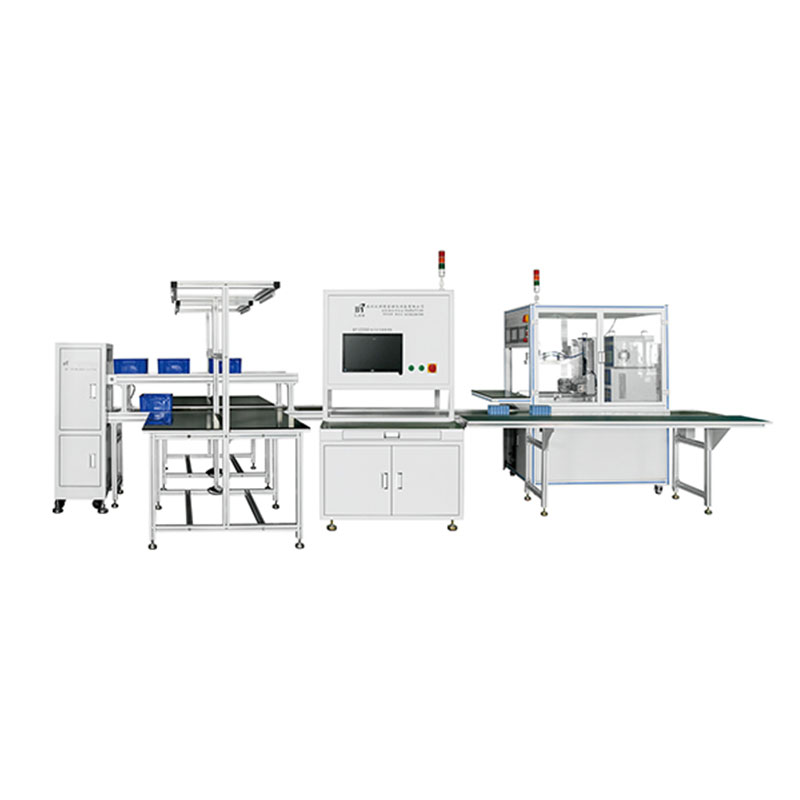

BT 系列激光焊接機
一、主要功能
圓柱型鋁殼/方型鋁殼電芯自動化焊接，可組合成并聯或串聯 銅、鋁、鎳、不銹鋼等電池常用金屬的異種材料焊接
二、產品特點
采用光纖激光器/半導體激光器(根據型號配置),光束質量優異，聚焦光 斑直徑0.1-0.3mm
適用于極耳焊接、電池殼體密封、模組PACK 連接等關鍵工序，焊縫深寬比 可控，熱影響區(HAZ) 極 小
支持銅、鋁、鎳、不銹鋼等電池常用金屬的異種材料焊接，解決傳統焊接 易出現的虛焊、爆點問題
可選配擺動焊接頭，增強熔池流動性，提升鋁銅焊接良率至≥99.3%
三、產品參數
|
設備功率
|
AC380V 50/60HZ 10-50KW |
最大行程
|
X軸：200 - 800MM Z軸：100 - 300MMY軸：200- 400MM Z |
|
使用氣壓
|
0.4-0.8Mpa,使用氣源時必須有過濾裝置， 確保氣流無水無雜質。
|
||
|
保護氣體
|
氬氣/氮氣
|
||
|
激光類型
|
光纖激光器 |
激光器功率 |
3000W/4000W/6000W |
|
波長
|
1064nm(光纖fiber) |
冷卻方式
|
水冷/風冷
|
|
聚焦光斑直徑
|
0.1-0.3mm |
觀察系統
|
CCD觀察系統
|
|
焦距
|
100-300mm |
定位系統
|
配紅光定位/測距儀
|
|
準直鏡焦距
|
75-150mm |
設備外形尺寸
|
L1900°W1500*H2000MM |
|
激光器品牌 |
銳科/創鑫 |
設備重量 |
1100KG |
