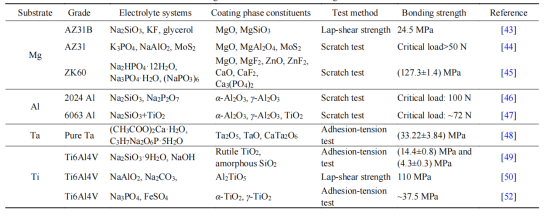

微弧氧化膜層比常規涂層擁有更高的膜基結合強度，因為微弧氧化膜層是在金屬基體表面原位生成并與基體以冶金的方式相結合，在陶瓷層與金屬基體結合區域存在兩相過渡區，兩種膜層的結合強度較高，尤其是受到外力沖擊下不易脫落，作為功能涂層及輕合金復合膜層的打底層具有顯著優勢。但在制備微弧氧化陶瓷層的過程中，不同工藝條件下的膜基結合界面特性會有較大的差異，放電強度、電解液配比及添加劑、電參數的改變都會對膜層與基體的結合強度產生影響。不同金屬基體表面微弧氧化涂層的結合強度如表 1 所示。

(1) 火花放電強度對膜基結合強度影響

高電壓、大電流導致微弧氧化火花放電強度增大，此時涂層生長速率較高，涂層厚度增大。但大電流下產生劇烈火花放電現象，會導致陶瓷層表面的放電通道增大，熔融態金屬氧化物由通道內噴濺出，經電解液冷卻最終形成“火山口”形狀的多孔形貌，大電流會增加陶瓷層表面的粗糙度及微孔尺寸，降低陶瓷層組織的致密度，進而降低涂層的膜基結合強度。通常情況下，涂層的厚度增加，致密度下降，導致膜基結合強度降低。

(2) 電參數對陶瓷層與基體結合強度的影響

Tang 等研究了占空比對 AZ31B 鎂合金微弧氧化涂層結合強度的影響，隨占空比的增加，涂層厚度降低，剪切強度增加，占空比為 40% 時，最大結合強度為24.5 MPa。HAN J 等通過調控時間，在鈦合金表面獲得黑色和白色陶瓷涂層，高厚度涂層的結合強度明顯降低，有研究者在 Ta 合金表面制備不同厚度微弧氧化涂層，也呈現出類似的結果。

(3)電解液成分對膜基結合強度影響

在不同體系的電解液中，電解液成分及添加劑決定了涂層的物相與組織結構，從而影響膜基結合性能。在單一組分的基礎電解液中(如硅酸鈉、磷酸鈉、鋁酸鈉等)，陶瓷層物相成分及組織簡單，膜層與基體結合強度高;而在復合電解液體系中，膜層生長效率提高，但添加劑的引入可能降低膜層與基體的結合強度;在功能性無機鹽(如 FeSO4、NiSO4 等)摻雜改性的復合電解液體系中，陶瓷層的膜基結合強度會有所下降;而納米/微米粒子 (石墨烯、碳納米管、SiC、 Al2O3 等) 混合改性的復合電解液體系，因主要以微弧沉積方式生長涂層，膜基結合強度亦會降低。王亞明等研究了不同電解液體系下陶瓷膜層的結合強度，表明在 NaAlO2/Na2CO3 電解液體系中，膜基界面強度最高，剪切強度達 110 MPa。Yerokhin 等用劃痕法測定了不同電解液中鈦合金微弧氧化膜層的結合力，發現在 KAlO2/Na3PO4 電解液中制備的微弧氧化涂層，與基體具有最高的臨界載荷LC2值(96 N)。Tang 等分別探索了電解液改性無機鹽 (FeSO4 和 NiSO4) 濃度對膜基界面強度的影響，隨著濃度的增加，涂層的厚度增大，結合強度降低。Lou 等研究了 MoS2 粒子摻雜含量對鎂合金表面微弧氧化涂層的膜基結合強度影響，隨MoS2粒子的含量增加，涂層的結合強度降低，當納米MoS2質量分數為2.5 g/L時，涂層具有致密的結構，此時陶瓷層與基體結合性能最優異。

在微弧氧化工藝中，電參數、電源模式、電解液及添加劑的配比等因素都會顯著影響膜層的物相成分及組織結構，從而改變陶瓷層與基體的結合強度。因此在微弧氧化工藝開發過程中，需要結合基體材質及工件的具體服役要求，對以上工藝參數進行調整并制樣，多次檢測對比后制定適合本產品的最優微弧氧化工藝過程。
